Заземление

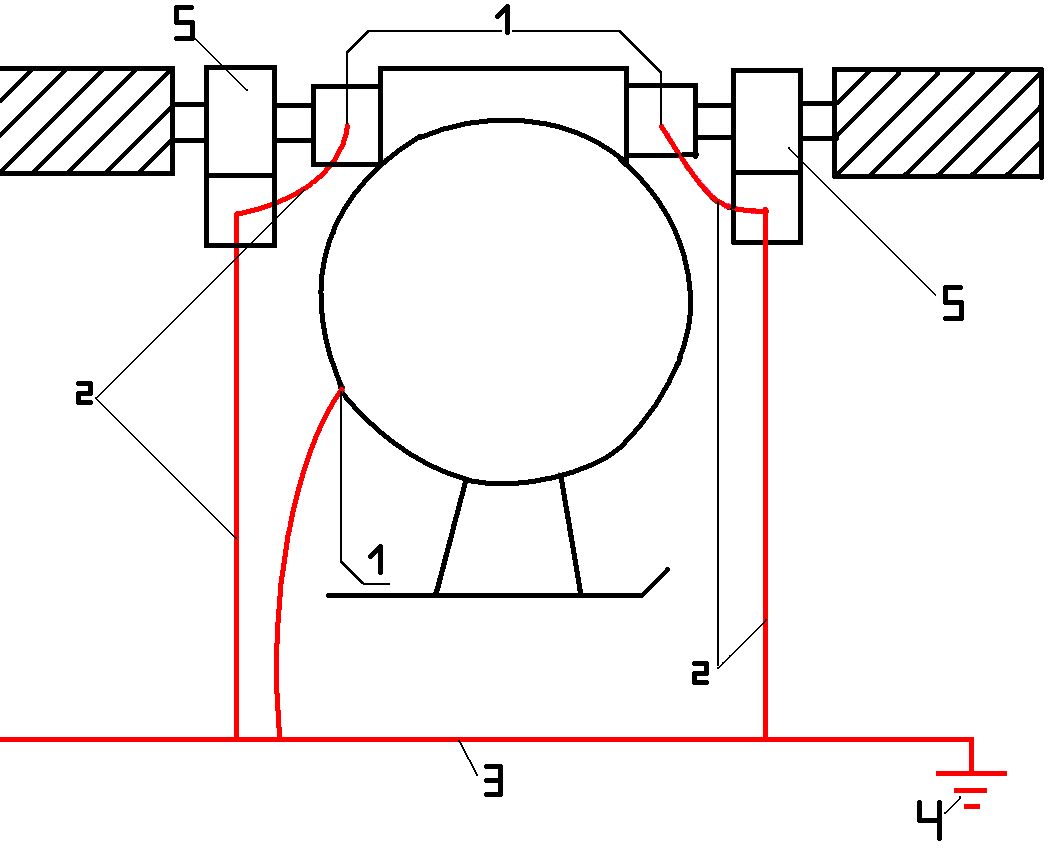

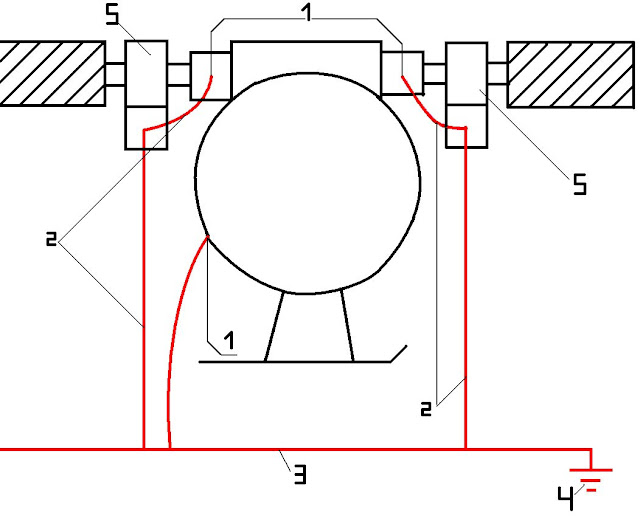

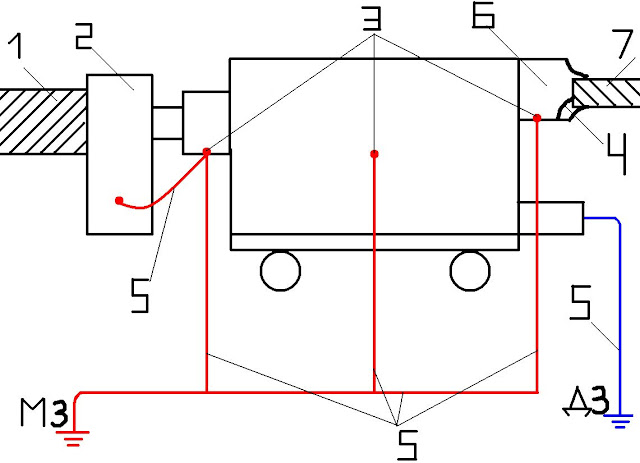

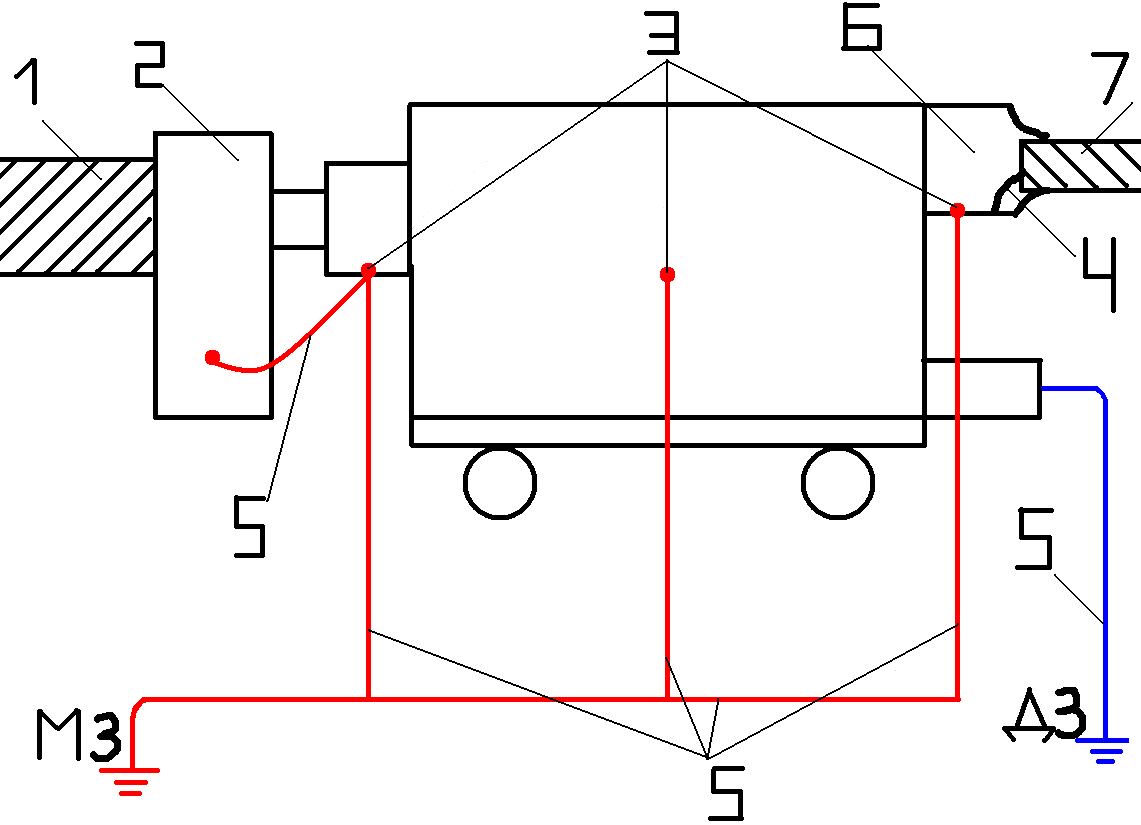

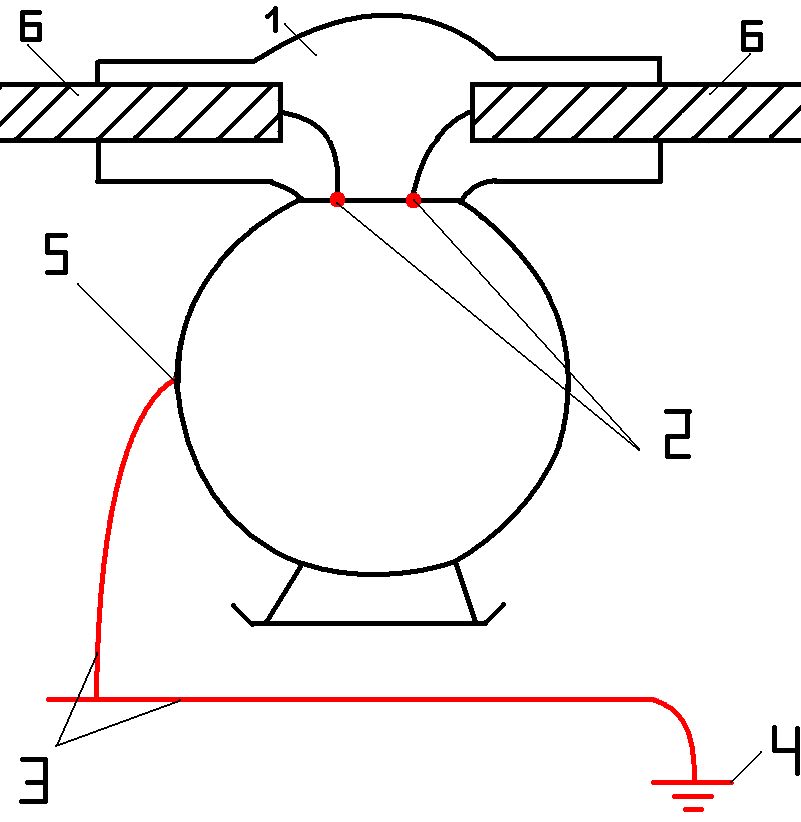

Определение Защитное заземление - преднамеренное электрическое соединение с землёй электроустановок и кабелей, металлических частей коммуникаций, машин и механизмов, которые нормально не находятся, но могут оказаться под напряжением (к примеру: в случае пробоя изоляции). Назначение Для защиты рабочего персонала от поражения электрическим током при прикосновении к  металлическим частям электрооборудования, оказавшимся под напряжением в случае нарушения изоляции в цепях электрического тока. Устройство 1. Заземлитель – это проводник (электрод) находящийся с соприкосновением с землёй. 2. Заземляющий проводник (отвод) – соединяет заземлитель с заземляющей частью электрооборудования.   1. Заземление электрооборудования с бронированным кабелем 1. Наружные заземляющие зажимы 2. Заземляющие отводы (сталь-50мм, медь-25мм) 3. Заземляющая жила из материалов заземляющего отвода 4. Местный заземлитель 5. Стальной хомут: ширина 25мм, накладывается на свинцовую оболочку бронированного кабеля, предварительно свинцовую оболочку с двух сторон надрезают, отворачивают на броню. Стальной хомут соединяется болтом, шайбой и гайкой с заземляющим отводом. Контакты хомута и свинцовой оболочки зачищаются. 2. Заземление кабельной муфты 1. Бронированный кабель 2. Кабельная муфта 3. Заземляющие отводы 4. Стальной хомут 5. Местный заземлитель 3. Заземления электрооборудования с гибким кабелем 1. Заземляющие жилы гибкого кабеля 2. Внутренние заземляющие зажимы 3. Заземляющие отводы 4. Местный заземлитель 5. Наружный заземляющий зажим (металлический стержень приваренный к корпусу) 6. Гибкий кабель 4. Заземление передвижной трансформаторной подстанции   1. Бронированный кабель 2. Стальной хомут 3. Наружные заземляющие зажимы 4. Заземляющая жила гибкого кабеля 5. Заземляющие отводы 6. Внутренний заземляющий зажим 7. Гибкий кабель МЗ – Местный заземлитель ДЗ – Дополнительный заземлитель Расстояние между МЗ и ДЗ должно быть не менее 5м Монтаж Главные заземлители выполняют в виде стальных полос в зумпфе и водосборнике. Их устанавливают в разных местах, они должны резервировать друг друга на время осмотра, очистки или ремонта одного из них. Местные заземлители: А) В водосточной штрековой канаве выполняется из стальной полосы площадью не менее 0.6м2, толщиной не менее 3мм. На дно канавы засыпается слой песка (гигроскопический материал) толщиной 50мм, затем укладывается заземлитель и засыпается сверху слоем песка и мелкой породы толщиной не менее 150мм. Б) В выработках без водосточной канавы применяют стальные трубы диаметром 30мм и длиной 1,5м, которые должны иметь расположенные по всей длине отверстия (от 20 и более) диаметр 5мм, для поддержания влажности труб, необходимо заливать туда водно-солевой раствор NNa, CaOH. В) На арочную крепь - не менее трёх крепей, Дополнительное заземление – РУ (реле утечки), основное назначение: предотвращение использование электрических цепей с повреждённой изоляцией. Осмотр и ремонт шахтного заземления 1. Ежесменно работа проводится электрослесарем, который проверяет заземление машин и аппаратов, всю заземляющую сеть участка шахты. Машинист оборудования проверяет заземление машины. При осмотре проверяют: а) Целостность заземляющей цепи б) Состояние контактов (при окислении контактов зачистить) в) Состояние болтовых соединений 2. Один раз в 3 месяца проводятся: а) Наружный осмотр всей заземляющей сети шахты, с одновременным измерением общего сопротивления (не более 2 кОм) б) Проверяют механическую исправность цепей заземления, контактных соединений, заземлителей. 3. Один раз в 6 месяцев осматривается и ремонтируется главные заземлители (один из двух заземлителей извлекается, осматривается и ремонтируется. В работе остаётся второй заземлитель).
